產品說明
DZJ-10系列中間繼電器，是作為一種輔助繼電器，用于交流電源系統、以增加觸點數量和觸點容量。
產品特點
繼電器采用JK-1型殼體，將DZJ-200機芯裝入殼體中具有透明的殼罩可以清楚觀察到繼電器的內部結構，內部接線圖見下圖。
繼電器系電磁式繼電器，當交流電壓通過整流塊加在線圈兩端時，銜鐵向閉合位置運動，此時動合觸點閉合，動斷觸點斷開。斷開電源時，銜鐵在接觸片的壓力作用下返回到原始狀態，動合觸點斷開動斷觸點閉合。
繼電器系電磁式繼電器，當交流電壓通過整流塊加在線圈兩端時，銜鐵向閉合位置運動，此時動合觸點閉合，動斷觸點斷開。斷開電源時，銜鐵在接觸片的壓力作用下返回到原始狀態，動合觸點斷開動斷觸點閉合。
應用及安裝
技術參數
| 型號 | DZJ-11 | DZJ-12 |
| 觸點形式 |
三動合 三轉換 |
六動合 |
| 交流額定電壓（V） | 380、220、110 | |
| 動作電壓 | 不大于額定電壓的80％，不小于額定電壓的30％ | |
| 返回電壓 | 不小于額定電壓的5％ | |
| 動作時間 | 在額定電壓下不大于O.05s | |
| 功率消耗 | 在額定電壓下不大干5VA | |
| 壽命 | 繼電器的電壽命不低于10萬次 | |
| 觸點斷開容量 | 在電壓不超過250V、電流不超過1A的直流有感負荷電路(時間常數為5±0.75ms)中，繼電器的觸點能斷開50W | |
| 在電壓不超過250V、電流不超過1A的交流電路（功率因數為0.4±0.1)中，繼電器觸點能斷開250VA | ||
| 觸點長期允許通過電流不大于5A | ||
| 介質強度 | 繼電器所有電路連在一起與外露的非帶電金屬部分或外殼之間以及在觸點回路對線圈回路之間應能承受2000V，歷時1min的試驗電壓而無擊穿或閃絡現象；不同觸點組之間應能耐受交流1000V的試驗電壓，歷時1min | |
| 重量 | 1.5kg | |

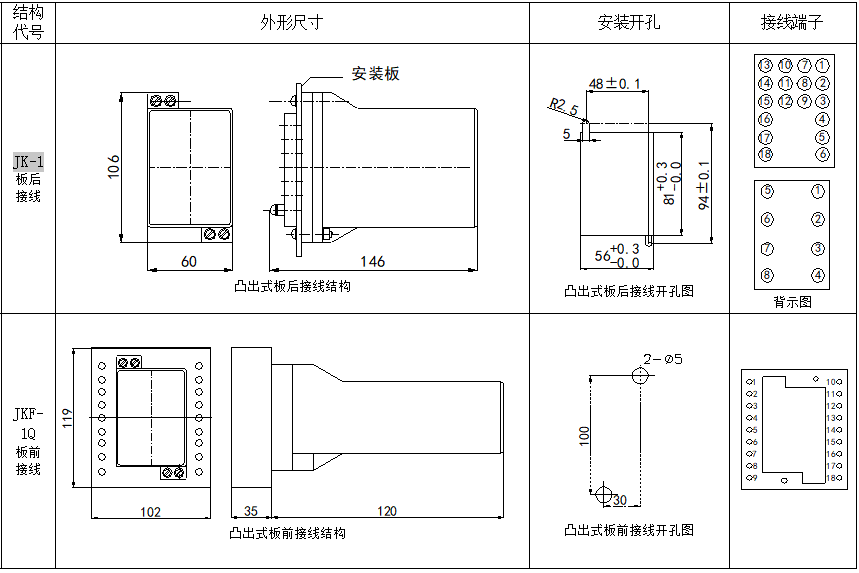

外形尺寸
